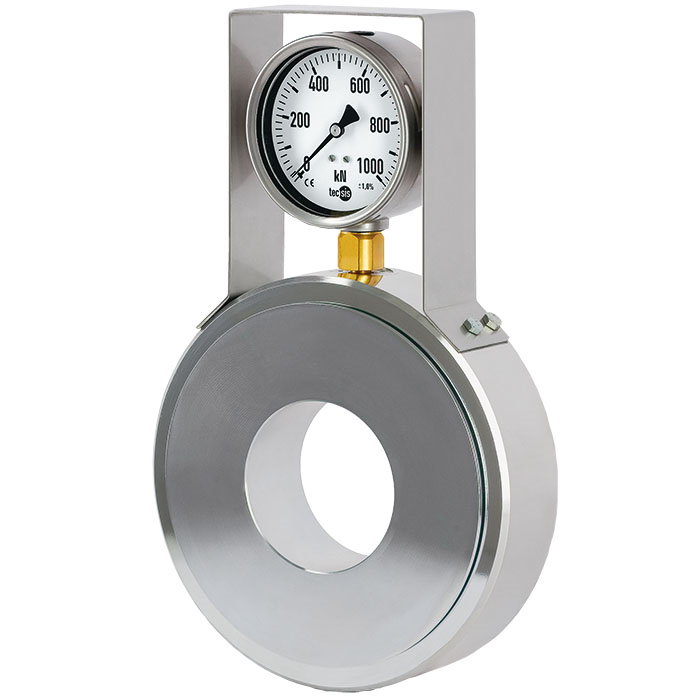

產品照片
產品介紹
應用
土木工程和特殊施工
隧道施工
采礦（地表和地下）
勘探和橋梁建造
斜坡穩定、擋土墻及挖土工程
功能特性
測量范圍：0...150 kN至0 ...1,500 kN
相對線性誤差：帶模擬壓力表時：±1.0 %，帶數字壓力表或壓力變送器時：±0.5 %
活塞行程：≤0.5 mm
無需電源
外殼和活塞由鍍鋅鋼制成
描述
F6148型液壓圓環式力傳感器，巖土工程版本，標稱尺寸為NS 146，作用力最高達1,500 kN。
充有液壓介質的氣缸-活塞組合，在表面涂覆鋼制版本或不銹鋼制版本（可選）中，構成錨定力測量系統的基礎。對于NS 146標稱尺寸的儀表，活塞的承力表面積為146 mm2，且活塞的額定位移不超過0.5 mm。
通過直接連接測量單元/顯示單元（毛細管線或 “無損失隔離”的適配單元）以及外部版本設備，客戶可選擇使用機械和電氣版本儀表。這是一種非常穩健的設計，符合巖土工程的要求。
使用此類液壓測量裝置，可以簡單方式檢測錨頭處的夾緊力，并直接在顯示器上顯示測量值。此外，此類測力裝置還可用于持續監控錨以及其他聯桿/電纜。液壓測力裝置在巖土工程領域的應用廣泛，如隧道施工、橋梁施工、邊坡穩定等。
