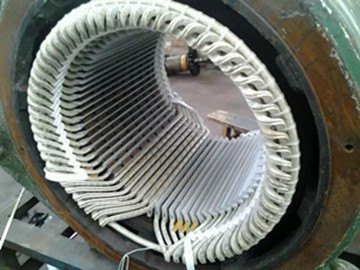

一.繞線

高壓電機按電壓等級需要選用雙亞胺,單亞胺,單薄雙絲等各種規格的絲包扁線,材料齊備 后,可在繞線機上繞制制成梭型成圈,一般電機最短線圈直線部分 25 厘米,最大線圈直線 部分 1.2 米,繞制可單平繞,單立繞,也可雙平換位繞,也可雙平換位立繞,根據具體要 求確定. 利用圓盤中的萬能調節也可繞制圓漆包線線圈. 繞線機內置一臺調速電機與一臺渦 輪渦桿減速機,帶動繞線機實現 0-120 轉/分的可順逆可制動的旋轉,并可正反計數,一般 可繞制 1600KW 以?xún)?nèi)的各種電機線圈, 另配有簡易漲緊器一套, 可控制繞制線圈的松緊度, 一般的修理廠家選用如上產品即可,如遇到特殊大型規格時,可選擇特異型繞制設備.

成型前包扎 高壓電機梭型線圈繞制后,用收縮帶,黃蠟綢帶等絕緣材料包扎,目的是:保護線圈外絕緣, 層間絕緣,匝間絕緣不至于損壞.在拉型機時免受模具夾具,鼻端銷釘?shù)饶Σ?防止松動變 形. 包扎線圈一般用女工,由于女工心細手巧且干活速度快,一般 3-5 人包扎供拉型.也可使 用電動包帶機.

三.成型

成型機,漲型機,拉型機其實是一種機器,它主要目的是把繞線機繞制的立繞梭型線圈或平 繞梭型線圈拉成框行線圈, 框型線圈以電機定子鐵心的內外圓為標準, 組成向心式的有角度 的線圈,繞制梭型線圈需技工 2 人即可完成,而拉(漲)型一般需 3 人.過去在沒有成型機 以前,我處有幾位老練的師傅可手拉成型,可在 15 分鐘將 72 只線圈手工拉制成型,但對 于較大型線圈拉型顯現的有些吃力. 而利用拉型機一般一個小時內 3 人可規范的拉出 72 只 線圈來,每只成型線圈直線部分最長可調整到 1.5 米,高度可調整在 80 公分以?xún)?nèi),角度調 整范圍為 0-60 度,四只夾具可實現萬能鎖定.一般的廠家,如哈爾濱一家電機廠,湘潭電 機廠一下屬?gòu)S等十余家購買到這一手動拉型機以后, 總的評價是制作看似簡單, 但操作靈活, 方便,上模塊,退模迅速,拉型便利,定位精準,調角調位準確,不失為一種實用產品.拉 型前使用計算機將線圈的形狀按照所修電機的實際情況繪制成圖并制作成模板用來調整拉 型機,不會繪圖者一般以舊線圈為模板調整拉型機,拉型機四只夾具有上下左右調整機構, 調整夾緊機構鎖扣鎖定線圈進入拉型程序.我公司生產的電動拉型機和上海產的幾乎相同, 他們?cè)?9 萬左右,我處以實用為目的,電動拉型機售價 2.5 萬元,液壓形式的拉型機售價 2.6 萬元.成型機在國內.上海與沉陽廠家做的好,他們做的大型機主要兼顧大型發電機, 但操作起來顯得笨重些,主要表現在調角,移動,調距,調高,夾線等方面不靈活,價格較 昂貴.

整形 高壓電機由于加上層數不等的云母絕緣材料后, 厚度增加了很多, 線圈端部距離被絕緣層擠 占,稍不注意,嵌線時擁擠嵌放不下去,造成嵌線困難,這就需要冷整型.冷整型模具(或 叫正型模具),傳統以木制為多,每種型號的電機就需要制作一套模具,而我公司所使用的正 型模具具備調距,調角度,調端高等方面的靈活性.正型期間敲打時必須注意,不可破壞層 間絕緣. 低壓電機拉型后,一般不再冷整型,直接進入嵌線工序.

包扎云母帶及熱壓 定子線圈冷正形后,即進入包扎工序,目前線圈絕緣等級高的材料基本國產化,但云母材料 的質量, 價格很懸殊. 我公司多年制作線圈與繞制高壓電機, 熟知十幾家產品的質量和價格, 學員結業后告知廠家詳情.電壓高與低,季節不同各種等級云母等材料認購標準不同.一個女工包扎線圈一天 10 個小時,框形線圈周長在 2 米的萬伏線圈有望包扎三只.各種電機等 級線圈包扎多少層數,先包直線還是后包端部要看何時嵌線而定.云母帶,高阻帶,收縮帶 至于在線圈中起什么作用,哪家的質量好,價位低,怎樣包扎,包扎在什么位置,包多少層 等等,最好在跟班學習中掌握并熟記要領.我公司生產萬能云母包帶機,包帶機一般情況下 一臺可代替 3-5 人工作,批量生產線圈的廠家可選購,初修大電機的客戶初期還是以手工 包扎為好.一臺高壓電機修理時下列幾步一般要同時展開進行:繞線,拉型,冷正型,包云 母帶,包高低阻帶,這些工序均需 2-3 人操作.同時下道熱壓線圈的工作程序也應開始. 熱壓的主要目的有:

定形后可嵌線方便.

線圈固化可防潮,防水浸.

電暈放電到槽口以外.
